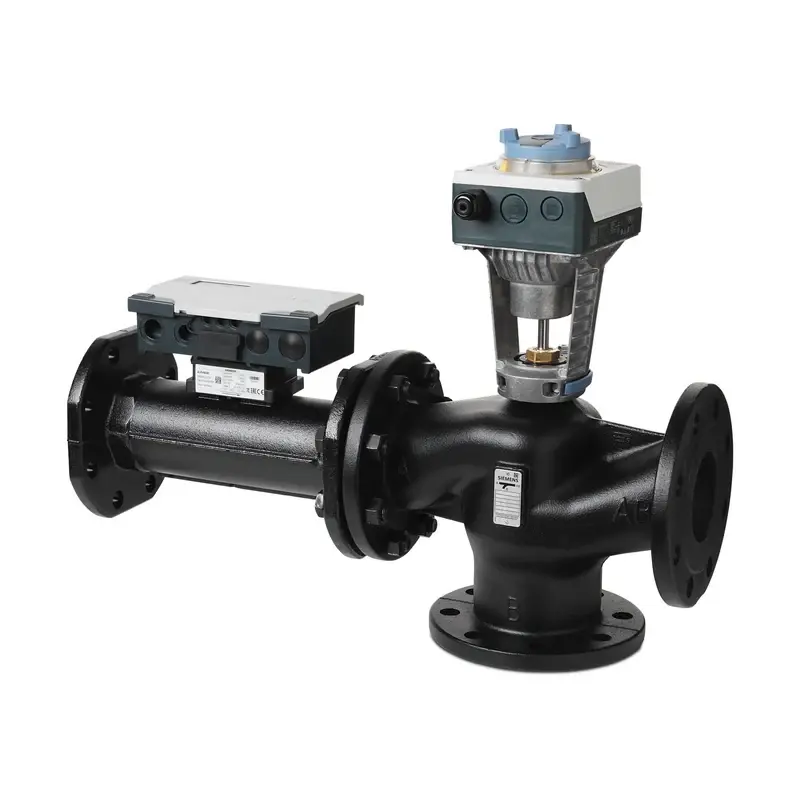

Siemens EXF4U20E080 - Acvatix Akıllı Vana PN16 (Flanşlı, DN80, 32 m³/h)

Modbus RTU entegrasyonu için RS485 ör
Bina Operatörü gibi çeşitli Hizmet Olarak Yazılım (SaaS) paketleriyle işlevselliği genişletmek için BACnet için Climatix Ethernet Daisychain'e BACnet IP entegrasyonu - saha filosunu yönetmek için bulut tabanlı bir uygulama Güç kaynağı AC/DC 24 V Kontrol sinyali analog DC0/2..10V veya 4..20mA ISO 7005/1'e göre flanşlı bağlantılar Isıtma, havalandırma, iklimlendirme sistemlerinde kontrol vanası olarak ve dinamik hidrolik dengeleme Kapalı devrelerde soğutma, soğutulmuş, düşük ve yüksek sıcaklıkta su ve su/etilen glikol karışımlarıyla kullanım için Hacim akışı 9600…32'000 l/saat
Aşağıdaki 7 bileşeni içerir: IntelligentValve Kontrol Cihazı ASE4U10E / S55845-Z205

Ürün Kodu

EXF4U20E080

Stok No (SSN)

S55300-M118

Garanti

60 Ay

Barkod

4047625011307

Fiyat / Proje Teklifi Alınız

Bu ürün proje bazlı özel iskonto ile sunulmaktadır.

Proje Bazlı Fiyatlandırma

Bu ürün için projeye ve adede özel toptan teklif alabilirsiniz.

Modbus RTU entegrasyonu için RS485 ör
Bina Operatörü gibi çeşitli Hizmet Olarak Yazılım (SaaS) paketleriyle işlevselliği genişletmek için BACnet için Climatix Ethernet Daisychain'e BACnet IP entegrasyonu - saha filosunu yönetmek için bulut tabanlı bir uygulama Güç kaynağı AC/DC 24 V Kontrol sinyali analog DC0/2..10V veya 4..20mA ISO 7005/1'e göre flanşlı bağlantılar Isıtma, havalandırma, iklimlendirme sistemlerinde kontrol vanası olarak ve dinamik hidrolik dengeleme Kapalı devrelerde soğutma, soğutulmuş, düşük ve yüksek sıcaklıkta su ve su/etilen glikol karışımlarıyla kullanım için Hacim akışı 9600…32'000 l/saat
Aşağıdaki 7 bileşeni içerir: IntelligentValve Kontrol Cihazı ASE4U10E / S55845-Z205 Akış sensörü AVF4E080 / S55845-Z214 Kontrol vanası VXF42.80-100 / S55204-V141 Montaj seti ALF4E080 / S55845-Z219 vana motoru SAX61.03/HR / S55150-A142 Sıcaklık sensörü çifti EZU10-10025 / S55845-Z230 Bir çift koruyucu cep EZT-S100 / S55845-Z232

Basınç Sınıfı (PN)	PN 16
Çalışma Gerilimi	AC 24 V, DC 24 V
Frekans	50/60 Hz
Güç Tüketimi	14 VA, 6.25 W
İletişim / Haberleşme Protokolü	Ethernet - BACnet IP , Ethernet - Cloud , RS485 - Modbus RTU
Üniversal Girişler	2
Üniversal Giriş Sinyali	Pt1000 , LG-Ni1000 , DC 0...10 V, DC 2…10 V, 4…20 mA
Analog Çıkış Sayısı	1
Analog Çıkışlar	1
Analog Çıkış Sinyali	DC 2...10 V, DC 0...10 V, DC 4...20 mA
Analog Giriş Sayısı	2
Analog Giriş Sinyali	Pt1000
Anma Çapı (DN)	80
Hacimsel Debi (V)	32 m³/h
Minimum Hacimsel Debi (Vmin)	9.6 m³/h
Maksimum İzin Verilen Fark Basınç (Δpmax)	75 kPa
Ölçüm Doğruluğu Sınıfı	Volume flow: +/- 2% (25...100% V100) , Temperature difference (at 20 °C): +/- 0.2 K
Hacimsel Debi Kontrol Doğruluğu	+/- 5 % (25...100 % V100)
Vana Debi Katsayısı (kvs)	79 m³/h
Ayar Oranı (Rangeability)	1:100
Sızıntı Oranı (Kaçak Miktarı)	0.03 % of kvs Bypass: 1...3 % of kvs
Vana Karakteristiği	Lineer
Akışkan Cinsi	Low-temperature hot water , High-temperature hot water , Chilled water , Water with anti-freeze
Akışkan Sıcaklığı	1…120 °C
İzin Verilen Çalışma Basıncı	1200 kPa
Vana Gövde Malzemesi	Cast iron EN-GJL-250
İç Takım Malzemesi	Stainless steel
SAX.. İle Min. Basınç	75 kPa
Paketleme Birimi	Unit
