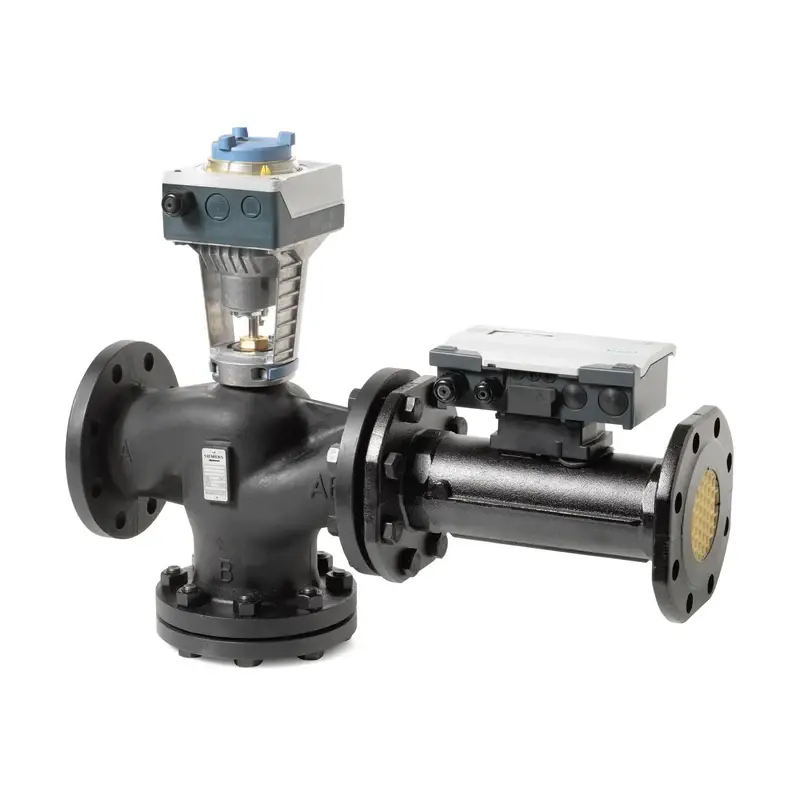

Siemens EVF4U20E100 - Akıllı Vana DN 100

Modbus RTU entegrasyonu için RS485 ör
Bina Operatörü gibi çeşitli Hizmet Olarak Yazılım (SaaS) paketleriyle işlevselliği genişletmek için BACnet için Climatix Ethernet Daisychain'e BACnet IP entegrasyonu - saha filosunu yönetmek için bulut tabanlı bir uygulama Güç kaynağı AC/DC 24 V Kontrol sinyali analog DC0/2..10V veya 4..20mA ISO 7005/1'e göre flanşlı bağlantılar Isıtma, havalandırma, iklimlendirme sistemlerinde kontrol vanası olarak ve dinamik hidrolik dengeleme Kapalı devrelerde soğutma, soğutulmuş, düşük ve yüksek sıcaklıkta su ve su/etilen glikol karışımlarıyla kullanım için Hacim akışı 25'000…75'000 l/h Aşağıdaki 7 bileşeni içerir: IntelligentValve Kontrol Cihazı ASE4U10E / S55845-Z205 Akış sen

Ürün Kodu

EVF4U20E100

Stok No (SSN)

S55300-M108

Garanti

60 Ay

Barkod

4047625008468

Fiyat / Proje Teklifi Alınız

Bu ürün proje bazlı özel iskonto ile sunulmaktadır.

Proje Bazlı Fiyatlandırma

Bu ürün için projeye ve adede özel toptan teklif alabilirsiniz.

Modbus RTU entegrasyonu için RS485 ör
Bina Operatörü gibi çeşitli Hizmet Olarak Yazılım (SaaS) paketleriyle işlevselliği genişletmek için BACnet için Climatix Ethernet Daisychain'e BACnet IP entegrasyonu - saha filosunu yönetmek için bulut tabanlı bir uygulama Güç kaynağı AC/DC 24 V Kontrol sinyali analog DC0/2..10V veya 4..20mA ISO 7005/1'e göre flanşlı bağlantılar Isıtma, havalandırma, iklimlendirme sistemlerinde kontrol vanası olarak ve dinamik hidrolik dengeleme Kapalı devrelerde soğutma, soğutulmuş, düşük ve yüksek sıcaklıkta su ve su/etilen glikol karışımlarıyla kullanım için Hacim akışı 25'000…75'000 l/h Aşağıdaki 7 bileşeni içerir: IntelligentValve Kontrol Cihazı ASE4U10E / S55845-Z205 Akış sensörü AVF4E100 / S55845-Z215 Kontrol vanası VVF42.100KC / S55204-V184 Montaj seti ALF4E100 / S55845-Z220 vana motoru SAV61.00/HR / S55150-A146 Sıcaklık sensörü çifti EZU10-10025 / S55845-Z230 Bir çift koruyucu cep EZT-S100 / S55845-Z232

Basınç Sınıfı (PN)	PN 16
Çalışma Gerilimi	AC 24 V, DC 24 V
Frekans	50 Hz
Güç Tüketimi	16 VA, 8.5 W
İletişim / Haberleşme Protokolü	Ethernet - BACnet IP , Ethernet - Cloud , Modbus RTU
Üniversal Girişler	2
Üniversal Giriş Sinyali	Pt1000 , LG-Ni1000 , DC 0...10 V, DC 2…10 V, 4…20 mA
Analog Çıkış Sinyali	DC 2...10 V, DC 0...10 V, DC 4...20 mA
Analog Giriş Sayısı	2
Analog Giriş Sinyali	Pt1000
Anma Çapı (DN)	100
Hacimsel Debi (V)	75 m³/h
Minimum Hacimsel Debi (Vmin)	25 m³/h
Maksimum İzin Verilen Fark Basınç (Δpmax)	600 kPa
Ölçüm Doğruluğu Sınıfı	Volume flow (water): +/- 2% (25...100% V100) , Volume flow (water/ethylene glycol): +/- 6% (25...100% V100) , Temperature difference (at 20 °C): +/- 0.2 K
Hacimsel Debi Kontrol Doğruluğu	+/- 5 % (25...100 % V100)
Vana Debi Katsayısı (kvs)	100 m³/h
Ayar Oranı (Rangeability)	1:100
Sızıntı Oranı (Kaçak Miktarı)	0.03 % of kvs
Vana Karakteristiği	Lineer
Akışkan Cinsi	Low-temperature hot water , High-temperature hot water , Chilled water , Water with anti-freeze
Akışkan Sıcaklığı	1…120 °C
İzin Verilen Çalışma Basıncı	1600 kPa
Vana Gövde Malzemesi	Cast Iron EN-GJL-250 / Brass CC770S
İç Takım Malzemesi	Stainless steel
SAV.. İle Min. Basınç	600 kPa
SAV.. İle Min. Basınç	1600 kPa
