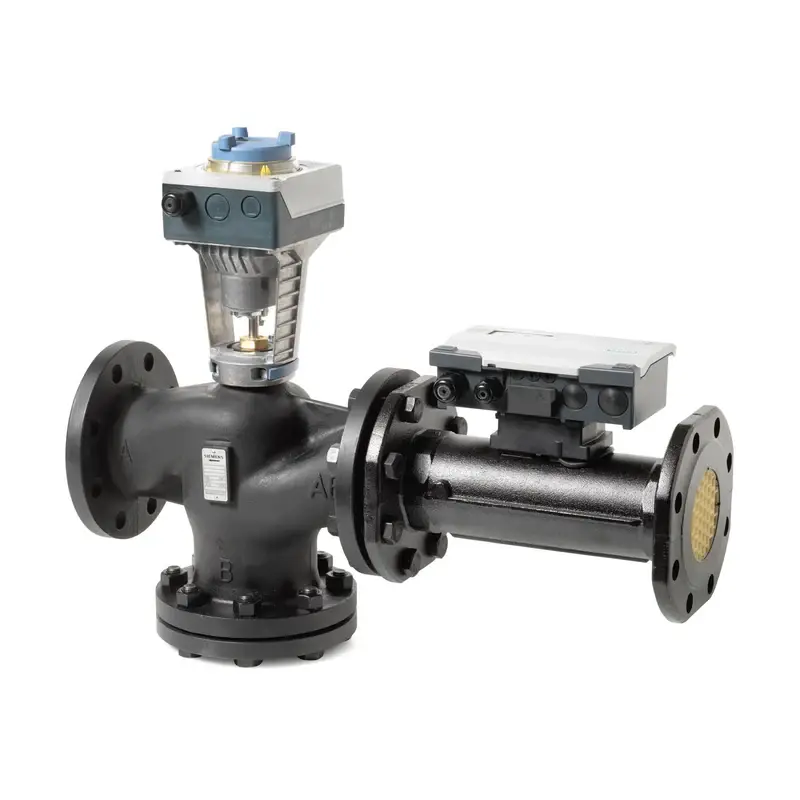

Siemens EVF4U20E080 - Akıllı Vana DN 80

Modbus RTU entegrasyonu için RS485 ör
Bina Operatörü gibi çeşitli Hizmet Olarak Yazılım (SaaS) paketleriyle işlevselliği genişletmek için BACnet için Climatix Ethernet Daisychain'e BACnet IP entegrasyonu - saha filosunu yönetmek için bulut tabanlı bir uygulama Güç kaynağı AC/DC 24 V Kontrol sinyali analog DC0/2..10V veya 4..20mA ISO 7005/1'e göre flanşlı bağlantılar Isıtma, havalandırma, iklimlendirme sistemlerinde kontrol vanası olarak ve dinamik hidrolik dengeleme Kapalı devrelerde soğutma, soğutulmuş, düşük ve yüksek sıcaklıkta su ve su/etilen glikol karışımlarıyla kullanım için Hacim akışı 16'000…48'000 l/h Aşağıdaki 7 bileşeni içerir: IntelligentValve Kontrol Cihazı ASE4U10E / S55845-Z205 Akış sen

Ürün Kodu

EVF4U20E080

Stok No (SSN)

S55300-M107

Garanti

60 Ay

Barkod

4047625006839

Fiyat / Proje Teklifi Alınız

Bu ürün proje bazlı özel iskonto ile sunulmaktadır.

Proje Bazlı Fiyatlandırma

Bu ürün için projeye ve adede özel toptan teklif alabilirsiniz.

Modbus RTU entegrasyonu için RS485 ör
Bina Operatörü gibi çeşitli Hizmet Olarak Yazılım (SaaS) paketleriyle işlevselliği genişletmek için BACnet için Climatix Ethernet Daisychain'e BACnet IP entegrasyonu - saha filosunu yönetmek için bulut tabanlı bir uygulama Güç kaynağı AC/DC 24 V Kontrol sinyali analog DC0/2..10V veya 4..20mA ISO 7005/1'e göre flanşlı bağlantılar Isıtma, havalandırma, iklimlendirme sistemlerinde kontrol vanası olarak ve dinamik hidrolik dengeleme Kapalı devrelerde soğutma, soğutulmuş, düşük ve yüksek sıcaklıkta su ve su/etilen glikol karışımlarıyla kullanım için Hacim akışı 16'000…48'000 l/h Aşağıdaki 7 bileşeni içerir: IntelligentValve Kontrol Cihazı ASE4U10E / S55845-Z205 Akış sensörü AVF4E080 / S55845-Z214 Kontrol vanası VVF42.80KC / S55204-V183 Montaj seti ALF4E080 / S55845-Z219 vana motoru SAX61.03/HR / S55150-A142 Sıcaklık sensörü çifti EZU10-10025 / S55845-Z230 Bir çift koruyucu cep EZT-S100 / S55845-Z232

Basınç Sınıfı (PN)	PN 16
Çalışma Gerilimi	AC 24 V, DC 24 V
Frekans	50 Hz
Güç Tüketimi	14 VA, 6.25 W
İletişim / Haberleşme Protokolü	Ethernet - BACnet IP , Ethernet - Cloud , Modbus RTU
Üniversal Girişler	2
Üniversal Giriş Sinyali	Pt1000 , LG-Ni1000 , DC 0...10 V, DC 2…10 V, 4…20 mA
Analog Çıkış Sinyali	DC 2...10 V, DC 0...10 V, DC 4...20 mA
Analog Giriş Sayısı	2
Analog Giriş Sinyali	Pt1000
Anma Çapı (DN)	80
Hacimsel Debi (V)	48 m³/h
Minimum Hacimsel Debi (Vmin)	16 m³/h
Maksimum İzin Verilen Fark Basınç (Δpmax)	600 kPa
Ölçüm Doğruluğu Sınıfı	Volume flow (water): +/- 2% (25...100% V100) , Volume flow (water/ethylene glycol): +/- 6% (25...100% V100) , Temperature difference (at 20 °C): +/- 0.2 K
Hacimsel Debi Kontrol Doğruluğu	+/- 5 % (25...100 % V100)
Vana Debi Katsayısı (kvs)	80 m³/h
Ayar Oranı (Rangeability)	1:100
Sızıntı Oranı (Kaçak Miktarı)	0.03 % of kvs
Vana Karakteristiği	Lineer
Akışkan Cinsi	Low-temperature hot water , High-temperature hot water , Chilled water , Water with anti-freeze
Akışkan Sıcaklığı	1…120 °C
İzin Verilen Çalışma Basıncı	1200 kPa
Vana Gövde Malzemesi	Cast Iron EN-GJL-250 / Nodular Cast Iron EN-GJS-550
İç Takım Malzemesi	Stainless steel
SAX.. İle Min. Basınç	600 kPa
SAX.. İle Min. Basınç	1600 kPa
